工作環境
1.0-40(℃)，相對濕度<80%；
2.海拔高度：不超過2500米；
3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm的距離；
4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所；
5.防止工作在振動或電磁干擾場所；
6.避免長期倒置存放和運輸，不能受強烈的撞擊。
接線方式
1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。
3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。（如變壓器有機箱應與箱體地線標志對應相連接）。
檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器
內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
安裝要點
配電變壓器為變電所的重要組件，無外殼干式變壓器直接落地安裝，四周加保護遮欄；有外殼干式變壓器直接落地安裝。其安裝參見國家建筑標準設計圖集。03D201-410/0.4kV變壓器室布置及變電所常用設備構件安裝。
選型相關
溫度控制系統
干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。
�、棚L(fēng)機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻；當繞組溫度低至90℃時，系統自動停止風機。
�、瞥瑴貓�(bào)警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號；若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。
�、菧囟蕊@示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度（三相巡檢及最大值顯示，并可記錄歷史最高溫度），可將最高溫度以4——20mA模擬量輸出，若需傳輸至遠方（距離可達1200m）計算機
防護方式
通常選用IP20防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若需將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。

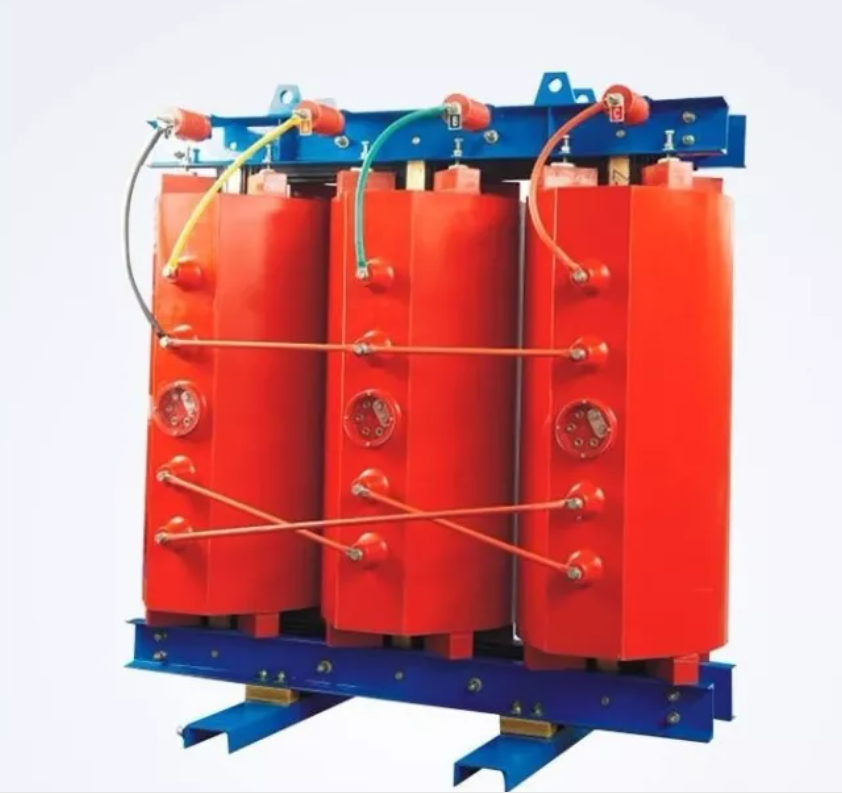

圖片
過載能力
干式變壓器的過載能力與環境溫度、過載前的負載情況（起始負載）、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。
檢查方法
�、庇袩o異常聲音及振動。
�、灿袩o局部過熱.有害氣體腐蝕等使絕緣表面爬電痕跡和碳化現象等造成的變色。
�、匙儔浩鞯娘L(fēng)冷裝置運轉是否正常。
⒋高、低壓接頭應無過熱.電纜頭應無漏電、爬電現象。
�、道@組的溫升應根據變壓器采用的絕緣材料等級，監視溫升不得超過規定值。
⒍支持瓷瓶應無裂紋.放電痕跡。
�、窓z查繞組壓件是否松動。
⒏室內通風、鐵芯風道應無灰塵及雜物堵塞，鐵芯無生銹或腐蝕現象等。
應用現狀
干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。
中國樹脂絕緣干式變壓器年產量已達10000MVA，成為世界上干式變壓器產銷量最大的國家之一。干式變壓器現已被廣泛用于電站、工廠、醫院等幾乎所有電氣上。隨著低噪（2500kVA以下配電變壓器噪聲已控制在50dB以內）、節能（空載損耗降低達25%）的SC(B)9系列的推廣應用，使得中國干式變壓器的性能指標及其制造技術已達到世界先進水平。
相關發展
隨著干式變壓器的推廣應用，其生產制造技術也獲得長足發展，可以預測，未來的干式變壓器將在如下幾方面獲得進一步發展：
�、殴�(jié)能低噪：隨著新的低耗硅鋼片，箔式繞組結構，階梯鐵芯接縫，環境保護要求，噪聲研究的深入，以及計算機優化設計等新材料、新工藝、新技術的引入，將使未來的干式變壓器更加節能、更加寧靜。
�、聘呖煽啃裕禾岣弋a(chǎn)品質量和可靠性，將是人們的不懈追求。
�、黔h(huán)保特性認證：以歐洲標準HD464為基礎，開展干式變壓器的耐氣候(C0、C1、C2）、耐環境（E0、E1、E2）及耐火（F0、F1、F2）特性的研究與認證。
�、却笕萘浚簭�50——2500kVA配電變壓器為主的干式變壓器，向10000——20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不斷增加，城網區域變電所越來越深入城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力變壓器將獲廣泛應用。
⑸多功能組合：從單一變壓器向帶有風冷、保護外殼、溫度計算機接口、零序互感器、功率計量、封閉母線及側出線等多功能組合式變壓器發展�？梢灶A(yù)言，21世紀的配電變壓器將屬于性能優越、低噪聲及節能的樹脂絕緣干式變壓器。
